Tuotteen kuvaus

EWN-sarjan suuren halkaisijan hienoporauspää - Ammattimainen tarkkuuskoneistusratkaisu

EWN-sarjan suuren halkaisijan hienoporauspää on huipputarkkuustyökalu, joka on suunniteltu raskaaseen{0}}työstösovelluksiin, jotka vaativat suurta tarkkuutta ja jäykkyyttä. Tämä monipuolisuuteen suunniteltu porauspää on erinomainen laajennettaessa porauksen halkaisijat poikkeuksellisen vakaasti. Ammattimaisena ratkaisuna raskaisiin-työstöympäristöihin EWN-sarja erottuu vankalla rakenteella ja tarkkuussäätöjärjestelmällään, joka pystyy käsittelemään erilaisia vaativia työstöolosuhteita.

EWN-sarjan tärkein kohokohta on sen laaja koneistusvalikoima; Erityisesti EWN150-malli kattaa vakioalueen φ150mm - φ880mm. Erikoistuneella ENH6-3 poratangon pidikkeellä varustettuna se voi saavuttaa enintään φ880 mm:n käsittelyhalkaisijan. Tämä merkittävä laajennuskyky erottaa sen kilpailijoista ja tarjoaa käyttäjille ennennäkemättömän työstöjoustavuuden.

Tämä ominaisuus tekee siitä välttämättömän työkalun työpajoille, jotka käsittelevät suuria{0}}muotteja, raskaiden koneiden osia ja energialaitteiden komponentteja, mikä varmistaa erinomaisen pintakäsittelyn ja tiukat toleranssit jopa äärimmäisissä laajennuksissa. EWN-sarja säilyttää tasaisen työstösuorituskyvyn, auttaen käyttäjiä saavuttamaan tehokkaan ja tarkan suuren-halkaisijan reiän käsittelyn, oli kyseessä sitten lujat seosteräkset tai suuret valukappaleet.

Tärkeimmät tekniset tiedot

Työstöalue: φ150 ~ φ880 (Maksimaalinen työstöhalkaisija jopa 880, kun käytetään ENH6-3-teräsistukkaa)

Työstöalue	Kokoonpanomalli
150-202	EWN150-202-BST
200-310	EWN200-310-BST
300-410	EWN300-410-BST
400-510	EWN400-510-BST
500-610	EWN500-610-BST
600-710	EWN600-710-BST
700-910	EWN700-910-BST
900-1210	EWN900-1210-BST

Tasapainon paino

Suuren-halkaisijan tarkkuustyöstössä, erityisesti vaakasuuntaisissa työstökeskuksissa, työkalunpitimen epätasapaino vaarantaa usein koneistuksen tarkkuuden. Tasapainotuspainojen asentaminen parantaa porauksen pyöreyttä ja säilyttää korkean-tarkkuustyöstön suorituskyvyn.

Erittelytaulukko

Malli	Sovellettava koneistushalkaisija	Yhteensopiva tylsäpää	Sovellettava diatyyppi
BWN 150-200	φ150~φ200	EWN150	SL150-200 (AL)
BWN 200-550	φ200~φ830		SL200-270 (AL) ja enemmän

Huomautuksia

Mukana tulee vain ENH6-1-istuin. EMH6-2 / EH6-3 istukat vaativat erillisen tilauksen.

Terät eivät sisälly kokoonpanoon ja ne on ostettava erikseen.

Tasapainotuspainot eivät sisälly kokoonpanoon.

Vetonastat eivät sisälly toimitukseen. Eri konemalleissa käytetään vetopultteja eri ominaisuuksilla.

Ei--standardinmukaisia pidennettyjä CK-pohjavarsia on saatavilla pyynnöstä.

Vakiotuotteissa on johdonmukainen suuntaus työkalun kärjen ja käyttöuran välillä (FL135/90, FL220/90, 90 astetta käyttöuraan).

Öljynsyöttöruuvit ovat pakollisia sisäisessä jäähdytysnesteen käytössä.

BST-pohjavarsimalli	Paino (kg)	Laippaistuimen malli	Paino (kg)	Diakehysmalli	Pituus L	Paino (kg)	Tarkkuus tylsää Pään malli	Paino (kg)	Tasapainomalli	Paino (kg)	Soveltuva istuin	Sovellettava lisäosa
BT50-CK7-210 BT50-CK7-300 BT50-CK7-360	5 9.4 12.4	FL135 (FL135/90)	2.75	SL150-200	135	2.5	EWN150 Varustettu ENH6-1:llä Aseta istuin	1.75	BWN 150-200	1.15	ENH6-2 ENH6-3	TC11
				SL200-270	183	3.5			BWN 200-550	1.75
				SL270-340	253	4.9
				SL340-410	323	6.3
				SL410-480	393	7.7
				SL480-550	463	9.1
		FL220 (FL220/90)	4	SL550-620	533	10.6
				SL620-690	603	12
				SL690-760	673	13.5
				SL760-830	743	14.9

Tuotteen ominaisuus

EWN:n suuren halkaisijan hienon porauspään tärkeimmät ominaisuudet - Ylivoimainen suorituskyky ja tarkkuustekniikka

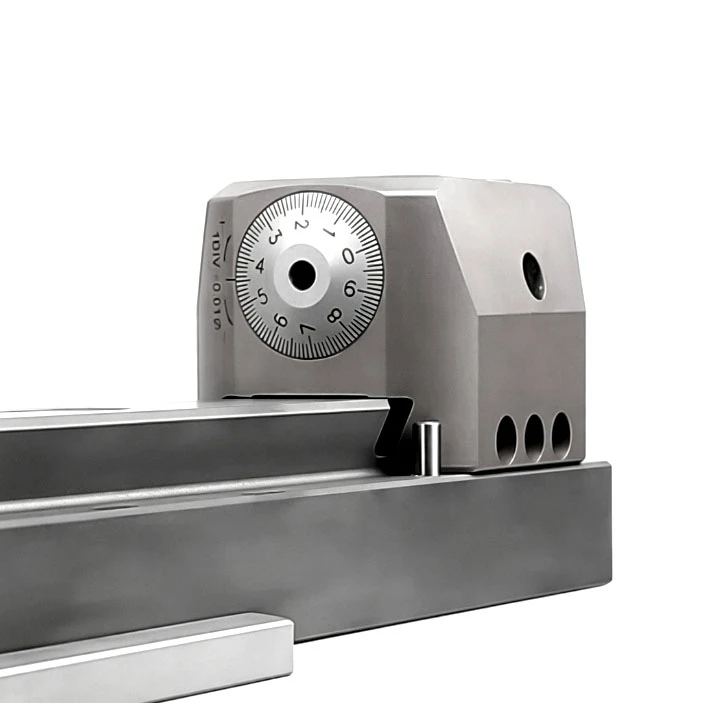

Korkea-tarkkuus mikro-säätömekanismi

EWN150-hienoporauspää käsittelee suuria halkaisijoita tehokkaasti. Tämän työkalun vakioalue ulottuu φ150 mm:stä φ880 mm:iin (käytettäessä ENH6-3-pidintä), joten tämä työkalu vähentää merkittävästi useiden työkaluasetusten tarvetta. Laajan säädettävyyden ansiosta käyttäjät voivat työstää erikokoisia reikiä yhdellä porauspäällä, mikä parantaa merkittävästi työnkulun tehokkuutta ja pienentää suurihalkaisijaisten työkaluratkaisujen varastokustannuksia.

Korkea-tarkkuus mikro-säätömekanismi

Tarkkuus on ensiarvoisen tärkeää hienoporaustyössä. EWN-porauspäässä on vankka kaksois-asteikon säätöjärjestelmä, joka mahdollistaa poraushalkaisijoiden hienosäädön 0,01 mm:n tarkkuudella per jako. Selkeät,{5}}helposti luettavat-valitsimet varmistavat, että käyttäjät voivat asettaa tarkat vaaditut halkaisijat nopeasti ja tarkasti, mikä minimoi koeleikkausten ja romutusmäärien-kriittiset edut, kun työskennellään arvokkaiden-suurten komponenttien kanssa.

Erinomainen jäykkyys ja{0}}värähtelynvaimennus

Suuren halkaisijan koneistus aiheuttaa usein ongelmallisia tärinöitä, jotka voivat vaarantaa pinnan viimeistelyn. Valmistettu lujasta-seosteräksestä lämpökäsitellyillä{2}}runkokomponenteilla, EWN:n suuren halkaisijan porauspää varmistaa maksimaalisen kovuuden ja kulutuskestävyyden. Optimoitu sisäinen rakenne vaimentaa tehokkaasti tärinää ja ylläpitää vakautta raskaiden leikkausten tai työkalujen maksimaalisen pidennyksen aikana. Tämä poikkeuksellinen jäykkyys takaa tasaisen geometrisen tarkkuuden ja erinomaisen pintalaadun pitkien työstöjen aikana.

Modulaarinen rakenne ENH6-3-yhteensopivuuden kanssa

Maksimaalista joustavuutta varten suunniteltu EWN-järjestelmä sisältää liitännät, jotka mahdollistavat erilaisten poratangon pidikkeiden kiinnittämisen. ENH6-3-pidike on erityisen tärkeä φ880 mm:n maksimihalkaisijan saavuttamiseksi. Tämä modulaarinen lähestymistapa mahdollistaa sopeutumisen tiettyihin työvaatimuksiin, käytettiinpä sitten tavallisia poratankoja tai erityisiä jatkeita erittäin-suuria porauksia varten. Turvallinen lukitusmekanismi varmistaa, että työkalunpitimet pysyvät tiukasti paikallaan jopa suurissa keskipakoisvoimissa nopean koneistuksen aikana.

Teolliset sovellukset

EWN:n suuren halkaisijan porauspään teolliset sovellukset - Monipuoliset ratkaisut useilla toimialoilla

Raskaiden koneiden valmistus

Välttämätön kaivinkoneen varsien, nosturin koukkujen ja vaihteistokoteloiden suurten porausten työstämiseen, joissa rakenteellinen eheys ja tarkka asennus ovat kriittisiä vaatimuksia.

Energia- ja sähköntuotantosektori

Ratkaisevaa tuuliturbiinien napojen, höyryturbiinien koteloiden ja vesivoimakomponenttien valmistuksessa, jotka vaativat massiivisia sisähalkaisijoita tiukoilla valmistustoleransseilla.

Muotti- ja muotinvalmistusteollisuus

Ihanteellinen suurten ruiskuvalumuottien ja -painevalumuottien luomiseen, erityisesti auto- ja kulutuselektroniikka-aloilla, joilla suuret ontelot edellyttävät tarkkaa ympyrämäisyyttä ja mittatarkkuutta.

Ilmailun valmistus

Käytetään suurten lentokoneiden rakenneosien ja moottorien koteloiden koneistukseen, kun painonpudotusvaatimukset edellyttävät tarkkaa seinämän paksuuden säätöä halkaisijaltaan suurilla ominaisuuksilla.

Laivanrakennus ja meritekniikka

Käytetään potkurin akseleiden, peräsimen tukien ja suurten moottorilohkojen käsittelyyn, kun{0}}tarkka suuren halkaisijan poraus on välttämätöntä laivan propulsiojärjestelmän suorituskyvyn kannalta.

FAQ

Usein kysyttyjä kysymyksiä EWN150 Fine Boring Head -päästä - Asiantuntijan vastauksia kysymyksiisi

K: K: Mikä on EWN150-pään suurin poraushalkaisija?

V: V: Hienoporauspää EWN150 saavuttaa φ880 mm:n enimmäisprosessointihalkaisijan, kun se on varustettu ENH6-3-poraustangon pidikkeellä. Tämä edustaa sen laajan koneistuskyvyn ylärajaa.

K: K: Mikä on valitsimen säätötarkkuus?

V: V: EWN-sarjassa on korkea-tarkka mikro-säätömekanismi, jonka asteikkoarvo on 0,01 mm jakoa kohti. Tämä mahdollistaa erittäin hienot ja tarkat halkaisija-asetukset varmistaen tarkat koneistustulokset.

K: K: Voidaanko tätä porauspäätä käyttää karkeisiin porausoperaatioihin?

V: V: Vaikka EWN on ensisijaisesti suunniteltu "hienoksi" porauspääksi viimeistelytöihin korkean pinnan laadun ja tiukkojen toleranssien saavuttamiseksi, sen jäykkä rakenne kestää puoli{0}}viimeistelyleikkauksia. Suosittelemme kuitenkin käyttämään erityisiä karkeaporaustyökaluja raskaaseen rouhintaan hienosäätömekanismin pitkäikäisyyden ja tarkkuuden säilyttämiseksi.

K: K: Sisältyykö ENH6-3-pidike vakiopakettiin?

V: V: EWN150 porauspää myydään yleensä pääyksikkönä. ENH6-3-pidike on erikoisvaruste, jota tarvitaan maksimilaajennukseen φ880 mm:iin. Tarkista paketin tietty sisältö tai ota yhteyttä myyntitiimiimme varmistaaksesi, että tilaat täydellisen sarjan tarvitsemaasi koneistusalueeseen.

K: K: Millaista varren käyttöliittymää tämä tylsä pää käyttää?

V: V: EWN150:ssä on tyypillisesti tavallinen lieriömäinen varsi tai erityiset kartiomaiset liitännät (kuten BT, CAT tai ISO) mallivaihteluista riippuen. Katso tekniset tiedot sovittaaksesi varren työstökoneen karakokoonpanoon.

K: K: Kuinka estän tärinän porattaessa suurimmalla halkaisijalla (φ880mm)?

V: V: Kun porataan äärimmäisellä alueella ENH6-3-pitimellä, leikkausparametrien optimointi on ratkaisevan tärkeää. Suosittelemme karan kierrosluvun (RPM) ja syöttönopeuden vähentämistä tavallisiin porausoperaatioihin verrattuna. Säilytä lisäksi pienin tarvittava työkalun ylitys maksimoidaksesi jäykkyyden ja minimoiksesi tärinän koneistuksen aikana.
